011Проблема, стоящая перед всеми, кто имеет дома какой-либо эл/инструмент, работающий от АКБ –  повышение срока их эксплуатации. В основном все бытовые модели шуруповертов комплектуются аккумуляторами металлгидридными (NiMH) или никель-кадмиевыми (NiCd). И это объясняется в первую очередь их более низкой ценой по сравнению с литий-ионными (Li-ion) аналогами.

Несмотря на высокую стоимость, последние предпочтительнее по многим параметрам. Достаточно обозначить лишь два – практически полное отсутствие саморазряда и более длительный срок пригодности. Пользоваться шуруповертом в быту приходится не каждый день, а лишь изредка, поэтому имеет смысл переделать аккумулятор шуруповерта с NiCd (или NiMH) на литий-ионную батарею самостоятельно, не тратя деньги на образец промышленного изготовления. О том, как это осуществить – данная статья.

Все обозначенные ниже величины напряжений – лишь для одной из моделей шуруповертов, как пример расчетов.

Содержание

Алгоритм переделки АКБ на литий-ионную батарею

Подбор аккумуляторов

Здесь нелишне вспомнить среднюю школу – при последовательном соединении батарей номиналы их напряжений суммируются. К примеру, если для нормальной работы шуруповерта нужно 14,4 В, то вместо одного (штатного) аккумулятора достаточно приобрести 4 штуки по 3,3 В. Вполне хватит, так как литий-ионные элементы при включении инструмента не слишком «проседают».

045

Что учесть:

  • Раз принято решение о переделке АКБ шуруповерта, то для достижения ожидаемого эффекта следует покупать мини-батареи от известного производителя. Например, аккумуляторы LiFePO4 компании Sistem A123. Их емкость (в мА/ч) – 2 300, что вполне достаточно для нормальной работы эл/инструмента. Если ориентироваться на дешевые элементы «made in Китай», то переделка теряет смысл – эти изделия долго не прослужат.
  • Покупка мини-аккумуляторов литий-ионных через интернет-магазин позволит существенно сэкономить. Они обойдутся примерно в 900 рублей, в то время как в торговой точке за них придется отдать не менее 1 700 – 2 000. Это же касается и зарядного устройства. Такой подход позволит решить проблему с минимальными затратами, иначе проще купить к шуруповерту готовый Li-ion аккумулятор за 6 800 – 7 150 рублей и не тратить время на переделку. О том, как выбрать аккумулятор для шуруповерта, подробно написано здесь.
  • При покупке батарей следует обратить внимание на наличие медных полосок на их выводах. Это существенно облегчит процесс сборки аккумулятора из отдельных элементов (этап пайки).

0144

Подбор инструментов и материалов

Процесс пайки отличается своей спецификой. Жало паяльника разогревается до высокой температуры, а длительное термическое воздействие для АКБ губительно. Следовательно, необходимо свести время нагрева до минимума. Этого получится добиться, если вместо традиционного флюса – сосновая канифоль или спиртосодержащие составы на ее основе – использовать паяльную кислоту. Приобрести можно в любой точке, где продаются радиомонтажные инструменты и детали, или в автомагазине (отдел запчастей). Стоимость флакончика для пайки в 20 г – порядка 35 рублей.

Исходя из сказанного, и паяльник должен быть подобран так, чтобы его мощности хватило для быстрого плавления припоя. Автор использовал самый распространенный в быту – 65 Вт/220. С инструментом более высокой мощности – 100 Вт – работать сложнее, так как перегрева избежать трудно. Здесь нужен опыт и аккуратность. То же касается и паяльника на 40 Вт. Придется увеличить время нагрева, поэтому можно «переборщить». Хотя это рекомендация на основе личного опыта и автор не вправе навязывать свое мнение.

Монтаж литий-ионной батареи


Подготовка «сборки»

Перед тем, как заняться пайкой, следует определиться с компоновкой отсека для аккумулятора. То есть расположить все элементы так, чтобы они удобно в него ложились. После этого приобретенные батарейки скрепляются клейкой лентой (ПВХ, скотч).

Обработка контактов мини-аккумуляторов

Они постепенно окисляются. Значит, их нужно немного зачистить. Именно слегка, с помощью мелкозернистой (шлифовальной) шкурки.

05

Рекомендации по процессу пайки

  • Он начинается с обезжиривания «контактной» части аккумулятора и кратковременном нагреве приложенного припоя. Лудить лучше легко плавящимся, например, ПОС-40. Паяльник должен соприкасаться с металлом АКБ не более 1,2 – 2 сек. Особое внимание при пайке плюсового вывода.
  • Использовать в качестве соединительных проводов желательно медные, сечением не менее 2,5 «квадрата». Они обязательно изолируются термокембриком.
  • Все мини-аккумуляторы соединяются перемычками согласно схеме. В качестве таковых используется провод или «шины» из полосок тонкого металла.
  • Заключительный этап – присоединение проводов к выводам отсека для аккумулятора. В случае, если укладка сборки в него затруднена, следует убрать ребра жесткости. Они из пластмассы, поэтому при помощи бокорезов избавиться от них несложно.

Дополнительно

Делать или нет, решать вам, читатель. Но особенность Li-ion аккумуляторов в том, что они чувствительны к перезаряду. Поэтому желательно контролировать номинал напряжения не только на всей сборке, но и на каждом элементе в отдельности. Значит, кроме 2-х проводов «+» и «–», нужно вывести еще 5. Чтобы ограничиться всего лишь одним разъемом (и для заряда, и для балансировки), можно использовать такой.

akk-1

Схема распайки контактов

  • «+» – 5 и 9.
  • «–» – 1 и 6.
  • Контакты балансировочные (по возрастающей) – 2, 7, 3, 8 и 4.

Разъемы для подключения к зарядному устройству выбираются в зависимости от его модели. Оба соединительных кабеля припаиваются по схеме.

Полезные советы

Несмотря на то, что использование литий-ионных аккумуляторов дает множество преимуществ – отсутствие «памяти» батареи, крайне низкий саморазряд, возможность работать шуруповертом в условиях отрицательных температур, длительный (до 8 лет) срок пригодности – они более чувствительны к соблюдению технологии зарядки. Если не контролировать номинал напряжения, то Li-ion АКБ быстро разрушаются. Следовательно, придется приобретать специальное, более дорогое зарядное устройство. То, которым изначально укомплектован шуруповерт, для литий-ионных аккумуляторов не подходит.

В интернете встречаются рекомендации по вторичному использованию Li-ion батарей, которые ранее были установлены в других технических устройствах. Например, для обеспечения автономной работы ноутбука или телефона (сотового). Вариантов много. Автор предлагает задаться простым вопросом –  рациональна ли такая экономия, если изделия категории б/у не обеспечат нормального функционирования шуруповерта, учитывая специфику применения данного эл/инструмента?  Возможно, какое-то время он и будет выполнять свою задачу, но насколько эффективно и как долго – вполне закономерный вопрос. Поэтому подобные советы различных «самоделкиных» вряд ли заслуживают внимания.

08

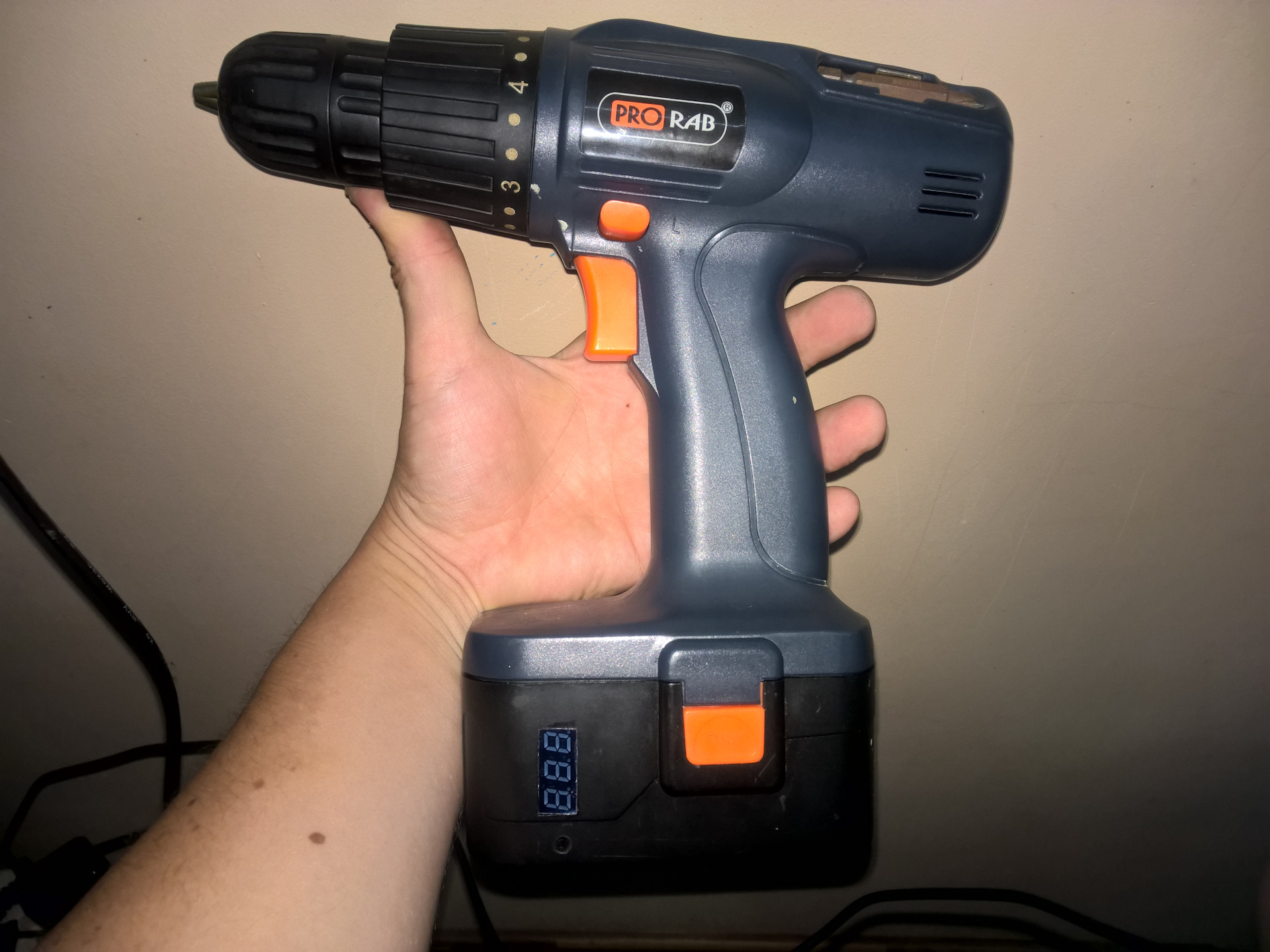

Для контроля над состоянием элементов аккумулятора можно приобрести индикатор напряжения. В радиомагазине подскажут, какую плату целесообразнее использовать. Стоит недорого – в пределах 180 рублей.

Прежде чем заниматься переделкой аккумулятора, следует посмотреть паспорт шуруповерта. Какое номинальное напряжение в нем указано. В зависимости от этого выбирается требуемое количество элементов.

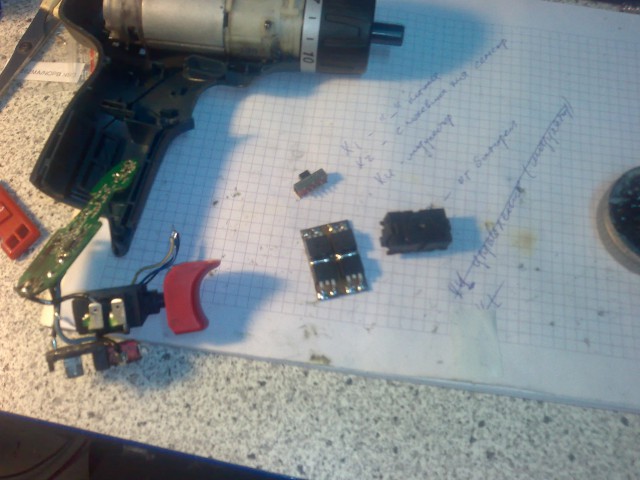

Автор обращает внимание, что без достаточных познаний в радиотехнике заниматься самостоятельным изготовлением электронных плат нецелесообразно. Малейшая ошибка, к примеру, в подборе деталей для балансировочной схемы приведет к тому, что элементы начнут один за другим «вылетать», и их заменой на новые мини-АКБ придется заниматься регулярно.

makita

Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине. Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется.
