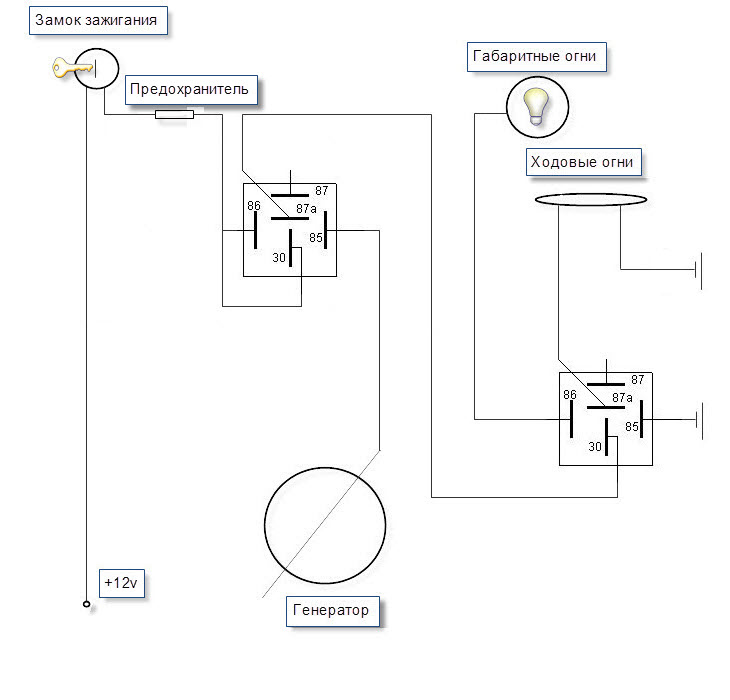

Ходовые огни на авто своими руками схема подключения

Ходовые огни на авто своими руками схема подключения 728

Ремонт автомобильного коммутатора

Как проверить и отремонтировать самому коммутатор?

Если с некоторыми неисправностями на машине можно как-то доехать до пункта ремонта, то с неисправным коммутатором двигатель вообще не заведётся. Некоторые водители часто возят с собой запасной коммутатор. В этой статье рассмотрим принцип работы, некоторые неисправности автомобильного коммутатора и способы его ремонта.

Возможные причины выхода из строя коммутатора

  • Часто коммутатор выходит из строя из-за попадания в него воды.  В следствии чего выходит из строя микросхема кр1055хп4 (аналог L497B),
  • Из-за перенапряжения или от времени часто выходит из строя выходной транзистор типа КТ8231А1, КТ8225А, КТ8232А1, КТД8252А, КТД8264А, КТД8267, КТ898А, КТ8127А1 (аналог BU941ZP).

Характеристики некоторых мощных транзисторов, применяемых в коммутаторах.

   Наименование    Тип корпуса    Аналог    Структура    Рк mах, Вт    Uкб max, В    Uкэ max, В    Uэб max, В    Ik max (имп), A    h21е КТ8127А1 ТО-218 (КТ-43) BU941ZT(ZP) NPN 100 1500 700 5 5(7,5) 35 КТ8231А1 ТО-218 (КТ-43) BU941ZT(ZP) NPN 155 350-450 350-500 5 15 300 КТ898А ТО-218 (КТ-43) BU931ZP/BU941ZT(ZP) NPN 125 350 350 15 5 400 BU941ZT(ZP) ТО-218 (КТ-43) — NPN 155 350 350 15 15(30) 400

Ремонт автомобильного коммутатора

Ремонт автомобильного коммутатора

Выдержка из схемы автомобиля

Ремонт автомобильного коммутатора

Стенд для проверки автомобильного коммутатора

Для проверки коммутатора собираем вот такой простой стенд как на рисунке ниже. Подключаем вместо катушки лампочку на 12 В.

Ремонт автомобильного коммутатора

Нормальная работа коммутатора

Когда проворачиваем ось трамблера с ДХ (датчиком холла) — загорается лампочка. Когда не крутим и лампочке не горит.

Немного о датчике Холла

Датчик Холла — магнитоэлектрическое устройство, получившее своё название от фамилии физика Холла, открывшего принцип, на основе которого впоследствии и был создан этот датчик. Попросту говоря — это датчик магнитного поля. Есть два вида датчиков Холла: аналоговые и цифровые.

Аналоговые датчики Холла

Аналоговые датчики Холла – преобразуют индукцию поля в напряжение, величина показанная датчиком зависит от полярности поля и его силы. Но опять же, нужно учитывать расстояние, на котором установлен датчик.

Цифровые датчики Холла

Цифровые датчики определяют наличие, либо же отсутствие поля. То есть, если индукция достигает некого порога — датчик выдаёт присутствие поля в виде некой логической единицы, если порог не достигнут – датчик выдаёт логический ноль. То есть, при слабой индукции и соответственно чувствительности датчика — наличие поля может быть не зафиксировано. Минус такого датчика – наличие зоны нечувствительности между порогами.

Цифровые датчики Холла так же разделены на: биполярные и униполярные.
Униполярные – срабатывают при наличии поля определённой полярности и отключаются при снижении индукции поля.
Биполярные – реагируют на смену полярности поля, то есть одна полярность – включает датчик, другая – выключает.

Проверка датчика Холла

  1. Измерить напряжение на выходе датчика. Оно должно быть более 0,4 В.
  2. Проверить наличие искры при включении зажигания. Для этого необходимо  проводом замкнуть 1 и 2 вывод коммутатора.
  3. Заменить заведомо исправным.

Немного о коммутаторах

В некоторых коммутаторах разный «логический» выход. У одних, например 131,3734-01  — логическая «1», а у других — «0». У кого «1» по умолчанию ( — это когда по умолчанию между контактами «+» и «КЗ» прибор показывает 12 вольт или приближенные к ним ) фактически рискуют спалить катушку в момент когда включено зажигание и не работает двигатель, создавая односторонний потенциал внутри катушки и не разряжая его, тем самым можно ощутить рукой быстрый нагрев катушки. Созданный потенциал начинает разряжаться только при рабочем двигателе. Плюс таких коммутаторов, в том, что можно использовать обычные (родные) катушки для контактного зажигания практически не нарушая старую цепь подключения катушки. Коммутатор в этом случае вставляется в разрыв провода от который шел от контакта прерывателя на катушку. Просто производится замена Трамблера и добавляется коммутатор.

В коммутаторе, например БСЗ 131.3734 соблюдена логика «0» по умолчанию. Если с катушкой комплекта коммутатора 131 3734 вы поставите с логикой «1» по умолчанию, то катушка будет жутко греться. Или же наоборот, на катушку предназначенную для коммутатора с логикой «1», поставите коммутатор 131 3734 — логика «0», то либо не будет искры, либо будет очень слабенькая или вообще можно испортить коммутатор.
